Medientechnik für Berufsbildungszentrum Dithmarschen

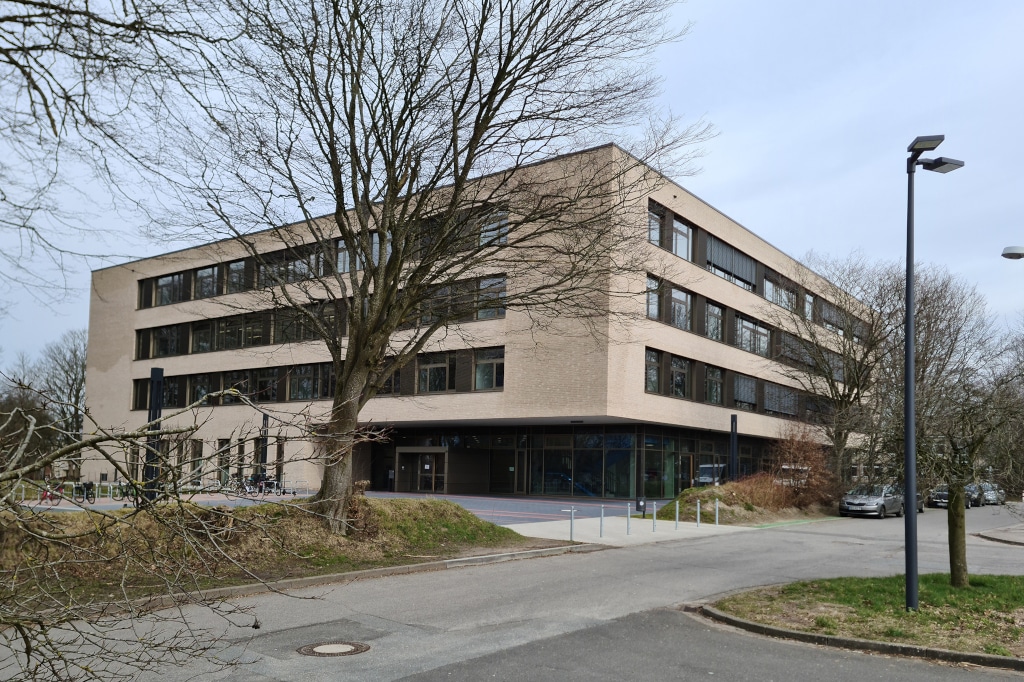

Der Standort Heide des Berufsbildungszentrums Dithmarschen hat einen multifunktionalen Veranstaltungsbereich erhalten, der nicht nur vom BBZ selbst für Schulevents und als Theaterbühne für die hauseigene AG genutzt wird, sondern auch an die örtliche Politik, Wirtschaft und Kultur vermietet werden kann. Das Reinbeker Systemhaus Mediasystem und die Elektro Brix GmbH setzten das Projekt gemeinsam mit dem Planungsbüro SHT-Ingenieure aus Flensburg um.

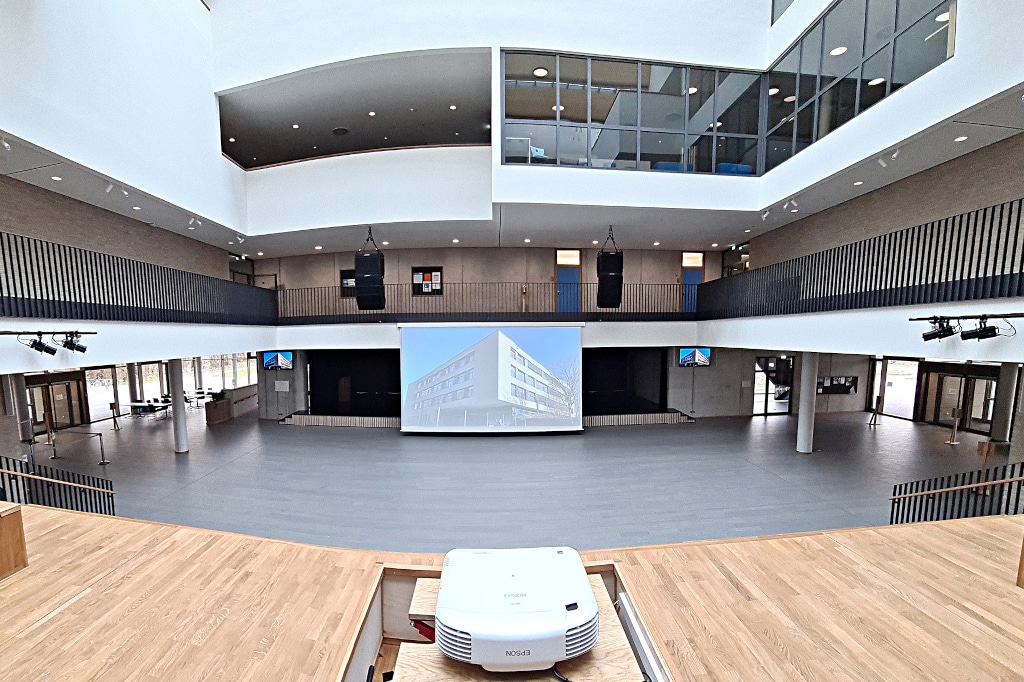

Das Atrium des Berufsbildungszentrums bietet Kapazitäten für bis zu 499 Besucher:innen und umfasst neben der Eingangshalle eine Bühne und eine Tribüne, die sich vom Erdgeschoss bis zum ersten Stock erstreckt. Darüber hinaus gibt es einen abgetrennten, zuschaltbaren Workspace hinter der Tribüne. Unter Berücksichtigung dieser Raumarchitektur galt es, die Medien- und Veranstaltungstechnik so zu positionieren und zu konfigurieren, sodass in sämtlichen Publikumsbereichen ein optimales Hör- und Seherlebnis erzielt wird.

Falls die Bühne nicht bespielt wird, kann der motorisierte Bühnenvorhang verschlossen und eine 6 x 3,75m große motorisierte Leinwand von HKS vor der Bühne ausgefahren werden. Zusätzlich sind links und rechts neben der Bühne zwei NEC-Displays installiert. Im Schulalltag sollen sie als digitaler Stundenplan und schwarzes Brett für aktuelle Informationen fungieren. Für das Bild sorgt ein Laserprojektor von Epson mit 15.000 ANSI Lumen. Im hinteren Bühnenbereich befinden sich zwei weitere HKS Leinwände samt Epson Projektoren mit je 6000 ANSI Lumen. Alle Displays und Leinwände können je nach Anwendungsfall zusammen oder getrennt betrieben werden. Bei der Video-Signalverteilung fiel die Wahl auf ein Extron NAV-System. Sieben Einspeisepunkte stehen an unterschiedlichen Positionen des Atriums zur Verfügung. Über die Matrix könne jede Quelle auf jedes Ausgabemedium geschaltet werden.

Die Hauptbeschallung für den ansteigenden Sitzbereich auf der Tribüne erfolgt über ein Array-Lautsprechersystem der Serie ShowMatch von Bose. Digital steuerbare Säulenlautsprecher am Bühnenportal sollen den Parkettbereich vor der Bühne versorgen. Je nach Veranstaltungsart und Besetzung der Publikumsbereiche sei eine Kombination der beiden Systeme vorgesehen. Ein Center-Fill-Lautsprecher wurde zur Unterstützung des Nahfelds mittig oberhalb der Bühne platziert. Deckeneinbaulautsprecher hinter der Tribüne können ebenfalls zugeschaltet werden. Für die Sprachübertragung verfügt das BBZ über Shure Funkstrecken.

Ein digitales Mischpult von Yamaha könne nach Einweisung von Schülerinnen und Schülern wie auch durch das Lehrpersonal eigenständig bedient werden und biete zugleich erweiterte Möglichkeiten für zugebuchte externe Eventtechniker:innen. Die Anbindung erfolgt über eine Dante-fähige Stagebox.

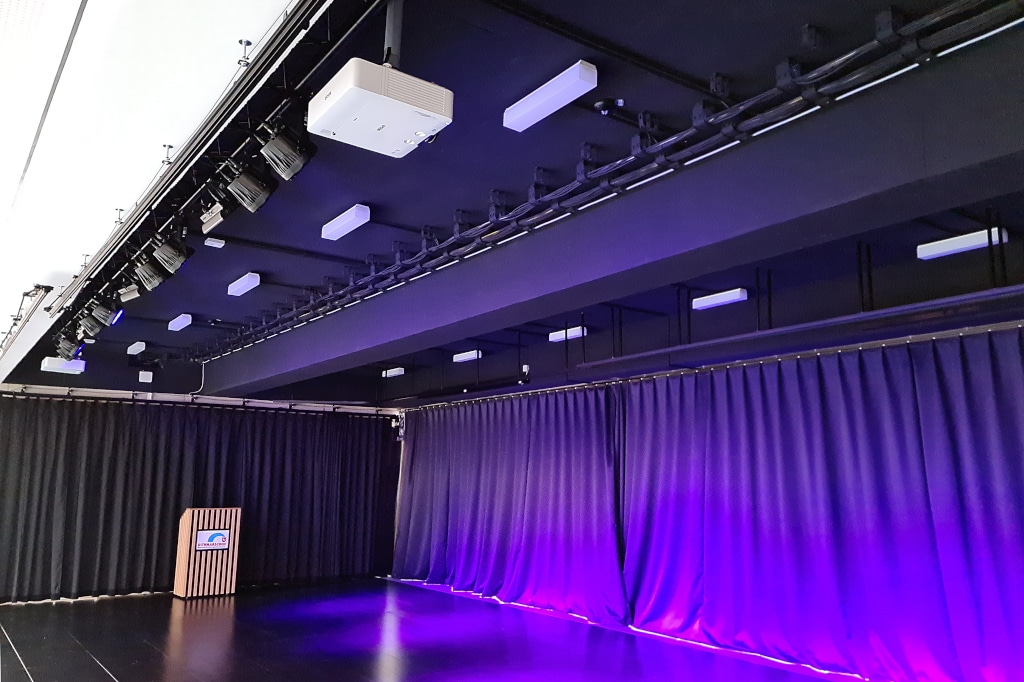

LED-Stufenlinsenscheinwerfer sorgen für die Ausleuchtung der Bühne und die Rednerausleuchtung. Zusätzlich wurden rechts und links der Tribüne LED-Profilscheinwerfer mit schmalem Abstrahlwinkeln installiert, um Vortragende oder Darsteller:innen sowohl auf als auch vor der Bühne auszuleuchten. Effektbeleuchtung könne mittels LED-PAR-Scheinwerfern erreicht werden, ergänzt durch LED-UV-Lampen zum Hervorheben weißer Elemente. Für die Lichtsteuerung steht ein Lichtsteuerpult von ETC bereit.

Des Weiteren programmierte Mediasystem ein Grund-Setup mit Presets für verschiedene Veranstaltungsszenarien. Mehrere passwortgeschützte Touchpanels mit grafischer Benutzeroberfläche sollen eine intuitive Bedienung ermöglichen.
